ヘッドコントローラー MU-100A MU-100A

接合品質管理のためには

抵抗溶接の接合品質向上には｢電流｣･｢電圧｣･｢通電時間｣･｢加圧力｣･｢変位量｣の管理が重要です。
｢電流｣･｢電圧｣･｢通電時間｣の測定は当社ウエルドチェッカーで、｢加圧力｣･｢変位量｣の測定はヘッドコントローラー MU-100Aを用いて、接合の“良否判定”を行います。

◆ ヘッドコントロール機能および変位量・加圧力のモニタリング機能を搭載
　当社チェッカーにはなかったヘッドコントロール機能およびシーケンス機能を搭載。
　溶接前変位のモニタリングや、変位ゼロリセットなどの機能を使用できる、9つの測定モード機能搭載。（「測定モード」ページ参照）
◆ 対応する変位センサー･加圧力センサー（ロードセル）が増えました
　標準変位センサーは0～25mm、加圧センサーは0～10kNの範囲から選択可能です。
　詳細はお問い合わせください。
◆ 2軸・加圧2センサー／変位2センサーの最大4センサー同時モニタリングが可能（MU-100A-00-01）
　シリーズ溶接･パラレルギャップ溶接･インダイレクト溶接時などでも使用可能です。
◆ 最大127条件の設定が保存可能
◆ センサーに合わせて、コントローラーのオフセットゲインの設定が可能
- 　 ※校正証明書､試験成績書が必要な場合は､MU-100Aおよびセンサーを当社にてお預かりの上､発行いたします。（有償）
- 　 ※10kN以上の加圧センサーに関しては､当社にお問い合わせください。
- 　 ※センサーは当社よりご購入いただいたものが対象となります。

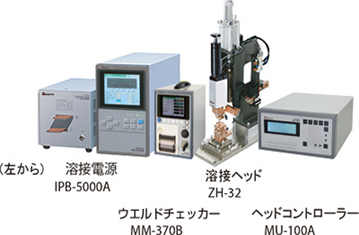

proimages/03_Fine_Spot_Welders/02_Weld_Head_Checker_and_Tester/Weld_Head/MU-100A/MU-100A_JP (2).png

機種名	MU-100A-00-00（1軸2センサー） MU-100A-00-01（2軸4センサー）
電源電圧	単相 AC100～240V 50Hz/60Hz
使用環境	温度 5～40℃、湿度 90％以下
保管環境	0～55℃
条件数	127条件
通信	Ethernet、RS-232C、RS-485
変位測定範囲（変位センサー選択式）	0～50mm（使用するセンサーにより測定範囲は変わります）※1 （精度：30mm以下の変位センサー ±0.015mm / 50mmの変位センサー ±0.025mm）
加圧測定範囲（ロードセル選択式）	0～10kN ※2 （精度：±3％FS）

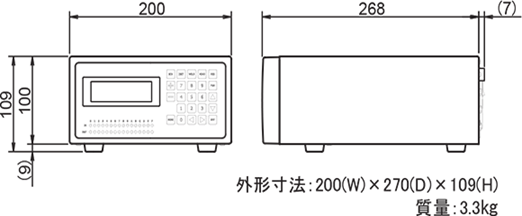

proimages/03_Fine_Spot_Welders/02_Weld_Head_Checker_and_Tester/Weld_Head/MU-100A/MU-100A_JP (3).png

9つの測定モードから、お客さまの使用方法にあった選択が可能です。

シーケンスモード	サンプルホールド1モード
溶接前にワーク厚みを測定/判定し、溶接後に変位量を測定/判定します。	任意のポイントでワーク厚みを測定/判定します。

サンプルホールド2モード	サンプルホールド3モード
溶接前にゼロリセットし、溶接後に変位量を測定/判定します。	任意の範囲の変位量を測定／判定します。

シンクロモード	（加圧力）シーケンスモード
ワークの厚みを測定後、加圧判定がGOODの場合、溶接を実行し、溶接後の厚みを測定/判定します。	溶接前に加圧力が一定か測定/判定します。

（加圧力）サンプルホールド1モード	（加圧力）サンプルホールド2モード
任意のポイントの加圧力を測定/判定します。	設定した加圧力に達した後、溶接を開始し、通電中の最大加圧力を測定/判断します。

タンジェンシャルモード
設定した加圧力に達した後、溶接を開始し、ウエルドタイム、またはホールドタイム終了後に加圧力を測定/判定します。
