DCスポット溶接・ヒュージング用　ISB-600A

DCスポット溶接・ヒュージング用　ISB-600A



ISB-600A

多彩な溶接条件と制御方式に対応！



▶ 特長

  • ◆ インタラプト機能で安定したヒュージング

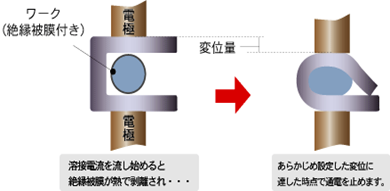

    　 インバーター式溶接制御電源とウエルドチェッカー（変位モニター機能付き）とを接続し、ウエルドチェッカーで電極の変位量（溶け込み量）を設定しておきます。変位量が設定レベルに達したときに出力される信号により、インタラプト機能が働き電流を止めるので、安定した変位量が得られるヒュージングができます。

    proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/ISB-600A/ISB-600A_JP (2).png

  • ◆ 選べる6つの制御方式

    　 ｢1次定電流実効値制御｣｢2次定電流実効値制御｣｢2次定電力実効値制御｣｢1次定電流ピーク値制御｣｢2次定電圧実効値制御｣｢定位相制御｣を選択でき、安定した溶接品質を実現します。

  •

  • ◆ 選べる3つのモニター

    　 電流/電圧/電力の確認ができます。

  •

  • ◆ 安心してご使用いただける保護機能

    　 過電流検出機能/無通電・無電圧機能/サーモ異常検出機能/自己診断機能。

  •

  • ◆ 選べる通電時間の単位

    　 ms設定、サイクル設定が可能です。



▶ 仕様

機種名 ISB-600A-00-00
電源電圧(出荷時固定) 3相AC200～240V(50/60Hz)±10%
最大出力電流 600A(3%)
条件数 255条件
出力周波数 1kHz
制御方式(255条件) 1次定電流実効値制御/2次定電流実効値制御/2次定電力実効値制御/1次定電流ピーク値制御/2次定電圧実効値制御/定位相制御
タイマー設定範囲(255条件)   msモード　cycleモード
SQUEEZE DELAY 0000～9999ms　000～999cyc
SQUEEZE 0000～9999ms　000～999cyc
UP SLOPE 1,2,3 000～400ms　00～20cyc
WELD 1,2,3 000～600ms　00～30cyc
DOWN SLOPE 1,2,3 000～400ms　00～20cyc
COOL 1,2 000～999ms　00～99cyc
HOLD 00000～20000ms　000～999cyc
OFF ＊1 0または0010～9990ms　00～99cyc
トランス巻数比(255条件) 1.0～199.9
パルセーション設定(255条件) 01～19
バルブ設定(255条件) 2系統
設定範囲(255条件) (1)定電流制御＊2　(2)定電力制御 (3)定電圧制御 (4)定位相制御 (1)02.0～20.0kA (2)02.0～20.0kW
(3)0.20～9.99V (4)10.0～99.9%
電流モニター(255条件) HIGH 00.0～99.9kA / LOW 00.0～99.9kA
電力モニター(255条件) HIGH 00.0～99.9kW / LOW 00.0～99.9kW
電圧モニター(255条件) HIGH 0.00～9.99V / LOW 0.00～9.99V
パルス幅モニター(255条件) HIGH 10～100%
保護機能 過電流 ヒューズ　325A
無通電 次の場合に通電を停止
a. 2次定電流実効値制御時、2次定電力実効値制御時、または定位相制御時に2次電流を検出できなかった場合
b. 1次定電流実効値制御時、または1次定電流ピーク値制御時に1次電流を検出できなかった場合
無電圧 2次定電圧実効値制御時、または2次定電力実効値制御時に2次電圧を検出できなかった場合、通電を停止
温度 インバーター電源部と溶接トランスの異常発熱を検出
自己診断異常 条件設定などの設定データを診断
質量 31kg

　　　　　　　　　　　　　　　　　　　　　　　　　　　＊1 OFF / 開放時間を0にすると繰り返しを行いません。
　　　　　　　　　　　　　　　　　　　　　　　　　　　＊2 溶接電流の設定範囲は1次定電流制御の場合、1次電流の換算値で600A以下。



▶ 外観図

  • ◆ ISB-600A
  • proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/ISB-600A/ISB-600A_JP (3).png



▶ 組み合わせトランス

  ISB-600A用溶接トランス
機種名 ITE-1500A3 SIT-F241-HC
供給電源電圧 AC220V AC220V
定格容量 47.4kVA（50％） 75kVA（50％）
定格1次電圧 300V 300V
無負荷2次電圧 13V/15V 12.5V
最大出力電流（最大使用率） 10000A（5％） 12000A（5％）
冷却方式 強制空冷 水冷専用
使用環境温度 5～40℃
外形寸法（mm）*/質量 217.5（W） × 490（D） × 278（H）/46.5kg 240（W） × 480（D） × 180（H）/35kg

　　　　　　　　　　　　　　　　　　　　　　　　　　　※ 背面突起物含まず
