IP-100D/200D/400B

お手頃な価格で、インバーター式の優れた溶接品質が得られます！



▶ 特長

  • ◆ 1次定電流なので溶接電流の立ち上がりが速い
  • ◆ 4kHzの高速制御スピード
  • ◆ 操作ボタンの少ない簡単操作
  • ◆ 63の溶接条件で多品種溶接に対応
  • ◆ 外部通信機能を標準装備

  •

  • ◆ 溶接トランス内蔵

    　 IP-100D、IP-200Dは、溶接トランスを内蔵。

  •

  • ◆ 美しく見やすい画面表示

    　 高輝度LCDの採用により、薄暗い場所でもはっきりと画面が確認できます。

  •

  • ◆ 画面表示の自動切り替え

    　 通常は設定画面を表示してますが、溶接電流が流れると、自動的に電流のモニター値表示に切り替わります。

  •

  • ◆ ホコリとオイルミストに強いシートパネル

    　 汚れが付着しても、簡単に落ち、美しい外観を保てます。

    proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IP_series/IP-100_JP (2).png

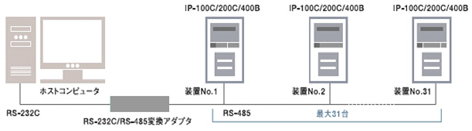

    外部に接続したパソコンで溶接条件の読み込み、書き込みモニターデータやエラーコードの読み込みができます。



▶ 仕様

  スポット溶接用（溶接トランス内蔵） スポット溶接用（溶接トランス別売）
機種名 IP-100D IP-200D IP-400B
電源電圧 ※1 3相 AC180～240V 50/60Hz
制御周波数 4kHz
最大出力電流 ― 200A
最大溶接電流 1300A 2500A 5000A（IT-513A使用時）
定格容量 1.4kVA 5.3kVA 15kVA（IT-513A使用時）
制御方式 1次定電流
溶接条件 63条件
タイマー設定 SQ 0000～9999ms ※2
RISE1, 2 00～49ms
WELD1, 2 WELD1： 00～99ms　WELD2： 00～299ms
COOL 00～99ms
HOLD 000～999ms ※2
溶接電流設定 HEAT1,2 100～1300A 400～2500A 0.80～5.00kA
電流モニター 設定電流に対する上下限範囲±1～±49％で監視または監視切
変位モニター ―
質量 10kg 12kg 9.5kg
外形寸法（mm） 142（W）×480（D）×269（H） 172（W）×480（D）×269（H 142（W）×480（D）×269（H）



▶ 外観図

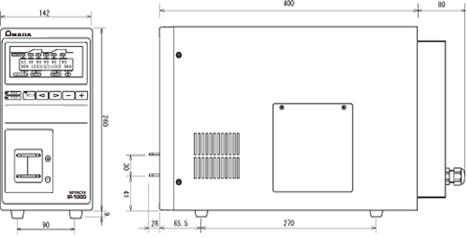

  • ◆ IP-100D

    proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IP_series/IP-100_JP (3).png

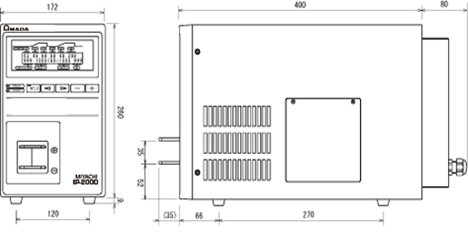

  • ◆ IP-200D

    proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IP_series/IP-100_JP (4).png

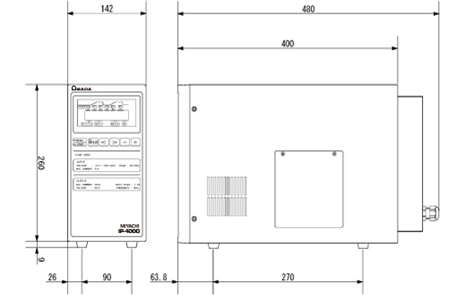

  • ◆ IP-400D

    proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IP_series/IP-100_JP (5).png



▶ 組み合わせトランス

  IP-400B用インバータートランス
機種名 IT-513B
電圧 AC180～240V
定格容量 15kVA
定格1次電圧 300V
無負荷2次電圧 10.0V
トランス巻数比 30:1
入力周波数 4kHz
最大溶接電流 5000A
使用率（通電時間） 4.5%（50ms時）
冷却 強制空冷
外形寸法（mm） 195（W）×400（D）×185（H）
質量 15kg
