5W YAG SHG綠光雷射焊接機

ML-8150A最大輸出功率為5W，與之前的機種 （2W）相比多了2倍以上。

針對雷射反射率較高的基本波在處理焊接較困難的銅和金時，功率最大可達到1.5kw，也可以做到熔深增大。

因配有高峰值發振器，可實現高光束品質，更漂亮且更細微的焊接。

 ▶ 產品特色

1.SHG綠光雷射焊接機，最適合處理焊接較困難的銅和金。

2.大輸出功率5W（最大1.5kW）的發振器，可做到快速且熔深增大。

3. 配備高峰值發振器，實現了快速且高品質的超精細焊接（功率密度約為舊機種的9倍）。

4. 相較於舊機種，頻率快約3倍。

5. 米亞基自有的能量閉環回饋功能，可維持焊接的穩定性。

6. 與基本波組合，對應2波長雷射焊接系統，熔深可以增大。

7. 透過光纖實現了對應同時2分歧，提高了生產效率。

8. 搭載容易操作的旋轉型裝置。

 ▶ 即時能量閉環回饋功能

隨機抽樣雷射輸出功率，將抽取出的雷射輸出功率與波形做比較，進行即時功率反饋。

透過投入雷射二極體的功率，讓所設定的波形再次顯示，得到最理想的雷射輸出波形。





 ▶ 變形鏡

可以消除因分歧平衡原因造成雷射能量的損耗，提高分歧平衡質量。

 ▶ 控制波形功能

以3段波形為基本的FIX模式，另搭載可表現出複雜波形的FLEX模式。


 ▶ 電源監控功能

雷射能源（J）和平均輸出功率（w）都會顯示在螢幕上。
事先設定任一個能量值，若無法達到所設定的其能量值時，則會顯示異常信號，可明確執行品質管理。

 ▶ 控制台

透過分離式控制台能遠距離控制設備，提高操作性並優化空間佈局。


 ▶ 外部通訊功能

可利用外部通訊的功能，將雷射配置的條件和螢幕數值等數據資料彙整。

・方法：遵從RS-485、非同步方式、雙向方式

・速度：9600、19200、38400、57600, 115200 bps

 ▶ 無縫焊接

可使縫焊後的痕跡及圓周焊接時重複的部分可以完美的融合。

 ▶ 強制冷風散熱方式

ML-2350系列中ML-2350AF/ML-2351AF為此種方式。

 ▶ 2波長的雷射系統

和ML-8150組合，實現了2波長的雷射系統。

 ▶ 可以焊接銅和金的原因為何?

SHG綠光雷射焊接機的基本波（1060nm）波長的一半（532nm）是第二高次諧波（SHG），綠色為可視光區域的雷射。

YAG SHG雷射較基本波雷射更易被銅和金吸收，吸收率大約是基本波雷射的4.5－20倍。對於基本波雷射焊接較困難的銅和金，最適合使用SHG雷射。

 ▶ 減少環境污染，推動” 無鉛銲錫”

歐盟的電機電子產品中有害物質禁限用指令（Rohs）等近年來的環境對策，製造方式必須為無鉛銲錫。特別是接合電子零件，是現在很重要的課題。

 ▶ 無鉛焊錫可帶來以下幾個優點

1.不容易受到熱的影響，可以裝配耐熱性較低的零件。

2.無助焊劑，減少環境汙染。

3.不會有蠕變的影響。

4.可實現焊錫的質量輕小化。

 ▶ 組合（2波長）雷射焊接系統

 如同銅母線焊接、厚板焊接等必須要有一定的強度，熔深若想增大的話，需使用SHG綠光雷射焊接機和結合基本波的焊接用控制台。

綠光雷射焊接機（ML-8150A）雷射基本波（ML-2000系列）在出射鏡頭內做結合，因為雷射同軸照射，所以銅材的熔深、直徑、穩定性和一般雷射焊接機相比增加了許多。























▶ 用途

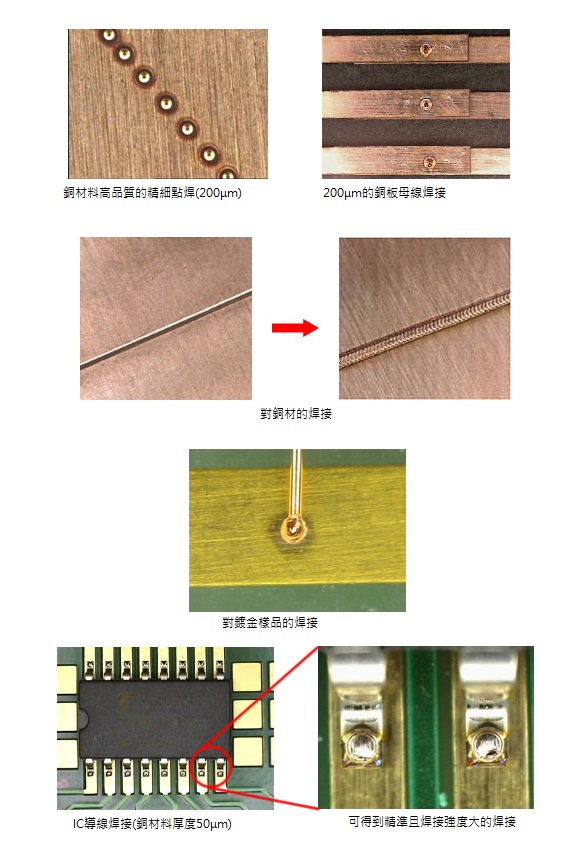

電子零件、電裝零件、IC導線焊接、鍍金焊接、精細點焊接、高速焊接等。
