空壓式（横型）BH-30．BH-60
▶ 產品特色
1.標準化的BH系列，最大加壓為600N!無法加壓於縱型的焊接材料最適合用此系列機種。
2.汽車的電裝零件等物件的焊接最能使之充分發揮，被包覆的直立型端子的形狀也很適合。.png "proimages/03_Fine_Spot_Welders/02_Weld_Head_Checker_and_Tester/Checker_and_Tester/BH-30_BH-60/BH-30_JP (2).png")
3.提供適合焊接材料的電極：對應焊接材料之最適合的形狀，可各別別製作預置型電極棒和電極。
4.可選配位移感測器、加壓力感測器（負載感測器）。
※ 若需使用於別的用途，則需要焊接監測器、加壓力監測器、位移監測器。
▶ 規格
|
型號 |
BH-30 |
BH-60 |
|
最大加壓力 |
400N |
650N |
|
加壓範圍 |
60～300N |
100～600N |
|
加壓方式 |
彈簧 |
彈簧 |
|
驅動方式 |
汽缸 |
汽缸 |
|
步進馬達 |
||
|
標準電極棒 |
預設式 |
|
|
加壓力感測器 |
最大可檢測到500N |
最大可檢測到2kN |
|
位移感測器 |
可裝載 |
|
|
主要通電路線 |
300sq 母線&盎司銅板 |
|
|
安裝方式 |
背面 / 吊在天花板 |
吊在天花板 |
|
浮動性機構 |
- |
對應選配 |

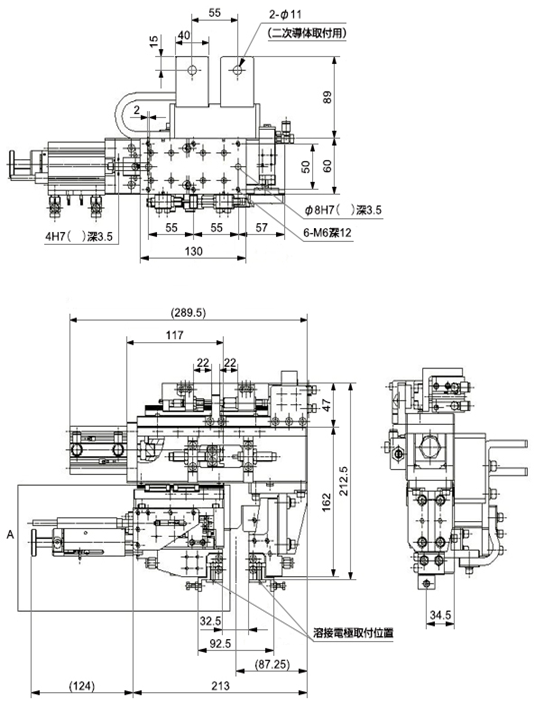

▶ 產品的外觀及尺寸 （單位：mm）
◆ BH-30
.png "proimages/03_Fine_Spot_Welders/02_Weld_Head_Checker_and_Tester/Checker_and_Tester/BH-30_BH-60/BH-30_JP (3).png")
