直流點焊接・熔融用　IS-800A．IS-1400A

IS-800A．IS-1400A 直流點焊接・熔融用



IS-800A/1400A

精細的控制波形功能，實現高品質大電流的焊接！



專案報價


 ▶ 產品特色

1.搭載有電壓補償功能，可做細微的條件設定。

       ❖ 針對通電前電壓的變動有補正的功能。

       【例】若輸出功率AC200V＝壓補正值100%的話，

       電壓為AC190V（-5%）的情況下，振幅會上升5%來做修正。

       電壓為AC210V（+5%）的情況下，振幅會下降5%來做修正。

       ❖ 限制波的功能：焊接電流上升時，具有可限制振幅的功能。

2.配置接地線、短路保護線路，相較於舊機更具有信賴性。

3.通電後的頻率在600～3000Hz之間，可慢慢進行調整。

4.搭載保護程序功能，防止因誤觸面版而造成畫面被切換的情形。

5.在第三通電前，可設定震動以及各種控制模式。

6.配有中斷功能：從外部輸入電極的位移量，使通電停止，能夠進行穩定的熱壓焊接。使用中斷功能可避免焊接過度變形以及過度加熱從而得到連續、穩定的焊接效果。通過位移監測儀預先設定理想的變形量，焊接過程中一但實際變形量達到設定值會輸出信號，通電被終止，焊接結束。


proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IS-800A_IS-1400A/IS-800A_JP (2).png


7.有六種控制方式：可選擇「初級定電流有效值」、「次級定電流有效值」、「次級定功率有效值」、「初級定電流峰值」、「次級定電壓有效值」、「定相位」，實現了穩定的焊接品質。

8.可選擇三種監測功能：功率、電流、電壓。

9.具有四種保護功能：過電流監測功能、無通電監測功能、溫度異常監測功能、自我診斷功能。

10.可選擇通電時間的單位，進行ms、週期等各種設定。

11.使用率、輸出電流的特色。

proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IS-800A_IS-1400A/IS-800A_JP (3).png




12.應用範例
proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IS-800A_IS-1400A/IS-800A_JP (4).png


 ▶ 規格

型號

IS-800A

IS-1400A

輸入電源電壓 (出貨時固定)

・3相AC200～240V (50/60Hz)±10%
・3相AC380～480V (50/60Hz)±10%

・3相AC200～240V (50/60Hz)±10%
・3相AC380～480V (50/60Hz)±10%

最大輸出電流

800A (使用率3%)

1400A (使用率3%)

條件數

255

輸出功率頻率

600Hz～3kHz (可設定以100Hz為單位)

控制方式(255條件)

1次定電流有效值控制 / 2次定電流有效值控制 / 2次定電力有效值控制 / 1次定電流高峰值控 / 2次定電壓有效值控制 / 定位相控制

計時器設定範圍
(255

條件)



Ms模式　cycle模式

SQUEEZE DELAY

0000～9999ms　000～999cyc

SQUEEZE

0000～9999ms　000～999cyc

UP SLOPE 1,2,3

000～999ms　00～50cyc

WELD 1,2,3

000～999ms　00～50cyc

DOWN SLOPE 1,2,3

000～999ms　00～50cyc

COOL 1,2

000～999ms　00～99cyc

HOLD

00000～20000ms　000～999cyc

OFF ※1

0或是0010～9990ms　00～99cyc

變壓器匝數比

1.0～199.9

脈衝設定

01～19

燈管設定

2系統

設定範圍
(1) 定電流控制※2　(2) 定電力控制 (3) 定電壓控制　(4) 定位相控制

(1) 0.05～40.0kA (2)0.05～60.0kW

(1) 0.05～80.0kA (2)0.05～120.0kW

(3) 0.20～9.99V (4) 10.0～99.9%

(3) 0.20～9.99V (4) 10.0～99.9%

電流監測 (255條件)

00.0～99.9kA /  0.00～9.99kA

00.0～99.9kA /  0.00～9.99kA

電力監測 (255條件)

000.0～999.9kW / 00.00～99.99kW

000.0～999.9kW / 00.00～99.99kW

電壓監測 (255條件)

0.00～9.99V

脈衝寬度監測 (255條件)

HIGH 10～100%

冷卻方式

強制水冷方式

設置條件

周圍空氣溫度

+5～+40℃

最高濕度

90%以下 (不會結露)

最高高度

1000m以下

重量

38kg

60kg


                                           ※1 OFF / 開放時間為0時，則停止反覆進行。

                             ※2 若焊接電流的設定範圍在1次定電流的情況下，1次側電流的換算值IS-800A為800A以下；IS-1400A為1400A以下。


 ▶ 產品的外觀及尺寸 （單位：mm）

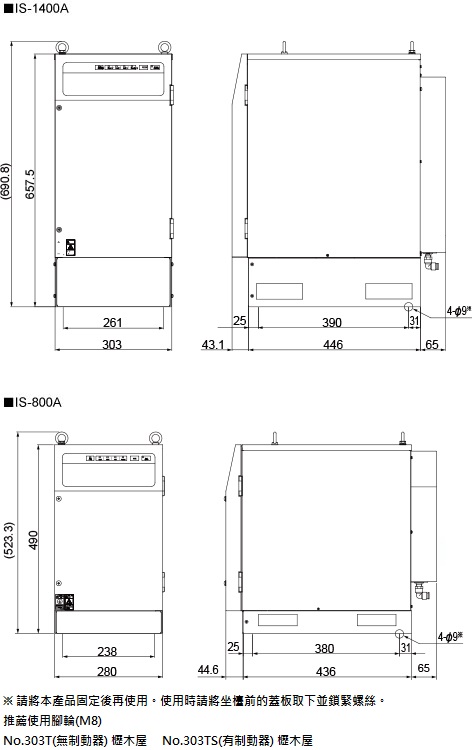

proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IS-800A_IS-1400A/is800A_ch.jpg




 ▶ 變壓參數



IS-800A　/　1400A用變壓器

型號

ITH-651B6W

ITI-875A6W

SIT-F241-HC

ITG-1050B6W

定額容量

26.8kVA

37.1kVA

75kVA　(50%)

40.7kVA

定額1次電壓

300V/600V

300V

300V/600V

無負載2次電壓

9.3V

12.5V

11.7V

15V

變壓器匝數比

32:1/64:1

24:1/48:1

24:1

20:1/40:1

輸入頻率

1kHz

最大焊接電流

7000A

14400A

7000A

使用率

8.5%

9%

10%

7.5%

冷卻方式

水冷方式

重量

16kg

19kg

35kg

21kg

尺寸（mm） ※1

168（W）
× 398（D）
×199（H）

168（W）
×446（D）
×199（H）

240（W）
× 480（D）
×180（H）

168（W）
× 439（D）
×199（H）







IS-800A　/　1400A用變壓器

型號

MIR77-64560

MIR109-69060

MIR115-39060

定額容量

45kVA

90kVA

定額1次電壓

600V

600V / 650V

300V / 325V

無負載2次電壓

8.3V

10.9V / 11.8V

11.5V / 12.5V

變壓器匝數比

72:1

55:1

26:1

輸入頻率

600Hz / 1kHz

最大焊接電流

13000A

18000A

使用率

10%

冷卻方式

水冷方式

重量

12kg

21kg

23kg

尺寸（mm） ※1

96（W）
× 213.5（D） × 155（H）

167（W）
× 365（D） × 155（H）

167（W）
× 435（D） × 155（H）


　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　　　　　　　　　　　　　　　　　　　　　　　　　　※1　包含突起物。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　※ 上述表格為其中一個例子，也可能會有其他的變壓參數。
