直流點焊接・熔融用 IS-300A
▶ 產品特色
1.雖然小型卻有比舊機（IS-120B）還要高15倍的高功率。
2.可以設定多種條件。
❖ 有六種控制方式：可選擇「初級定電流有效值」、「次級定電流有效值」、「次級定功率有效值」、
「初級定電流峰值」、「次級定電壓有效值」、「定相位」，實現了穩定的焊接品質。
❖ 第一到第三通電，可做各種設定，包含「震動」、「增加」、「下降」、「停止」等。
❖ 付有電壓補償功能：針對通電前電壓的變動有補正的功能。
3.切換變壓器的功能：因使用MA-650A（選配），所以最多可以連接五台機器，使生產效率提高。
4.配有中斷功能：從外部輸入電極的位移量，使通電停止，能夠進行穩定的熱壓焊接。使用中斷功能可避免焊接過度變形以及過度加熱從而得到連續、穩定的焊接效果。通過位移監測儀預先設定理想的變形量，焊接過程中一但實際變形量達到設定值會輸出信號，通電被終止，焊接結束。
5.MA-660A（選配）：採用看得清楚的彩色LCD，可以確認電流 / 電壓 / 電力值。
6.可設定多種語言：包含英文、日文、中文、韓文等四種語言的國際化設定。

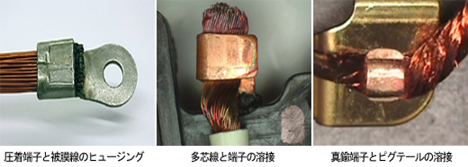

7.應用範例
.png "proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IS-300A/IS-300A_JP (2).png")
▶ 規格
|
型號 |
IS-300A-00-00 |
IS-300A-00-01 |
|
|
輸入電源電壓(出貨時固定) |
3相AC200～240V±10% (50/60Hz) |
3相AC380～480V±10% (50/60Hz) |
|
|
最大輸出電流 |
300A (波高値) |
||
|
條件數 |
255 |
||
|
輸出功率頻率 |
600Hz～3kHz (可設定以100Hz為單位) |
||
|
控制方式 |
1次定電流有效值控制 / 2次定電流有效值控制 / 2次定電力有效值控制 / 1次定電流高峰值控制 (有脈衝振幅限制功能) / 2次定電壓有效值控制 / 定位相控制 |
||
|
計時器設定範圍 |
|
Ms模式 / cycle模式 |
|
|
SQUEEZE DELAY |
0000～9999ms / 000～999cyc |
||
|
SQUEEZE |
0000～9999ms / 000～999cyc |
||
|
UP SLOPE 1,2,3 |
000～999ms / 00～50cyc |
||
|
WELD 1,2,3 |
000～999ms / 000～999cyc |
||
|
DOWN SLOPE 1,2,3 |
000～999ms / 00～50cyc |
||
|
COOL 1,2 |
000～999ms / 000～999cyc |
||
|
HOLD |
00000～20000ms / 000～999cyc |
||
|
OFF ※1 |
0或是0010～9990ms / 00～99cyc |
||
|
變壓器匝數比 |
1.0～199.9 |
||
|
脈衝設定 |
01～19 |
||
|
燈管設定 |
2系統 |
||
|
設定範圍 |
(1) 0.1～20.0kA (2) 0.1～20.0kW |
||
|
(3) 0.20～9.99V (4) 10.0～99.9% |
|||
|
電流監測 |
HIGH 0.00～9.99kA / LOW 00.0～99.9kA |
||
|
電力監測 |
HIGH 00.00～99.99kW / LOW 000.0～999.9kW |
||
|
電壓監測 |
0.00～9.99V |
||
|
脈衝寬度監測 |
HIGH 10.0～100% |
||
|
冷卻方式 |
強制冷風散熱方式 |
||
|
外部通信功能 |
RS-232C（單向）/ RS-485（雙向） |
||
|
設置條件 |
周圍空氣溫度 |
+5～+40℃ |
|
|
最高濕度 |
90%以下 (不會結露) |
||
|
最高高度 |
1000m以下 |
||
|
重量 |
16.5kg |
||
※1 OFF / 開放時間為0時，則停止反覆進行。
※2 若焊接電流的設定範圍在1次定電流的情況下，1次側電流的換算值為300A以下。

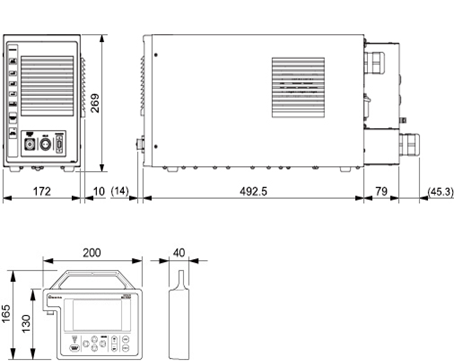

▶ 產品的外觀及尺寸 （單位：mm）.png "proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IS-300A/IS-300A_JP (3).png")
▶ 變壓參數
|
型號 |
ITH-651C6W |
ITI-875A6W |
SIT-F241-HC |
|
定額容量 |
26.8kVA |
37.1kVA |
75kVA (50%) |
|
定額1次電壓 |
300V/600V |
300V |
|
|
無負載2次電壓 |
9.3V |
12.5V |
11.7V |
|
變壓器匝數比 |
32:1/64:1 |
24:1/48:1 |
24:1 |
|
輸入頻率 |
1kHz |
||
|
最大焊接電流 |
7000A |
7000A |
14400A |
|
使用率 |
8.5% |
9% |
10% |
|
風扇電壓 |
DC24V |
‐ |
|
|
冷卻方式 |
水冷方式 |
||
|
重量 |
16kg |
19kg |
35kg |
|
尺寸（mm）※1 |
168(W) × 398(D) × 199(H) |
168(W) × 446(D) × 199(H) |
180(W) × 495(D) × 240(H) |
※1 包含突起物。
※ 上述表格為其中一個例子，也可能會有其他的變壓參數。
