【NEW】焊接監測器 MM-400B
▶【MM-400B】
可以測定電流、電壓、通電時間、加壓力、位移量等多功能監控器！
▶ 產品特色
1.可對應各種焊接機：單相交流式/直流・交流變頻式/晶體式/電容式等焊接機

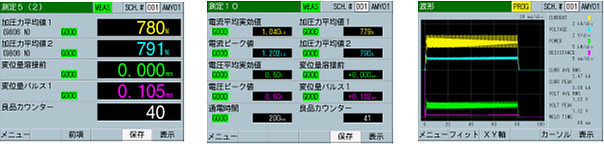

2.豐富的檢測功能：可直接在屏幕上操作，將焊接品質的參數以最大4波形/10項目顯示・判斷。
3.ISO17657標準模式：測定條件原本的演算方式再加上平均實效值，可選擇以ISO17657(ISO國際規格、測定阻抗焊接電流)為基準的實效值來演算
4.對應七國語言：可選擇日文、英文、中文、韓文、德語、法語、西班牙語等。
▶ 新功能
❖ 包絡曲線
1.容許範圍內之波形與螢幕上波形做比較，可將通電中的參數變化可視化(2波形3部分為止)
2.交流/直流檢測模式：可實現最長五分鐘內通電的移動測定(交流：電流・電壓/直流：僅電壓)
3.檢測位移量<絕對值模式>：可檢測通電前物件的厚度及判斷良品可能性
❖ 紀錄・通訊功能
1.紀錄：內部有記憶卡；外部有USB，可記錄測定值及波形
2.通訊：RS-232C、RS-485、Ethernet(TCP/IP)可實現雙向或單向通訊
3.列印：可把測定數值列印出來
❖ 判斷・控制功能
1.因使用附有熔接頭的加壓感測器/變位感測器，就算在產中也可以測量加壓力/位移量變化、波形以及良品判定。
2.通電停止功能變成3出力，能夠更精準調節焊接中的位移量及加壓力的變化
3.由於外部輸入功能，從外部感測器的輸入電壓(±10V)及輸入電流(4~20mA)可檢測溫度及壓力、顯示波形及判斷良品

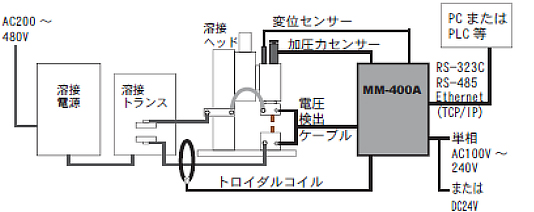

❖機器構成範例
❖零件介紹
▶ 規格
◆ MM-400B
|
型號 |
MM-400B－00－00/－00－01※1 |
||||||
|
測定規格 |
電流 |
檢測範圍 |
1倍線圈：0.100～2.000kA/0.30～6.00kA/1.00～20.00kA/3.0～60.0kA/10.0～200.0kA |
||||
|
檢測項目 |
最大值/實效值※2/相加平均實效值 |
||||||
|
電壓 |
檢測範圍 |
0.30～6.00V/1.0～20.0V |
|||||
|
檢測項目 |
高峰值/實效值※2/相加平均實效值 |
||||||
|
加壓力※1 |
檢測範圍 |
4.90～98.06N(MA-520)、49.0～980.6N(MA-521)、245～4903N(MA-770A) |
|||||
|
檢測項目 |
平均値/最大値(高峰値) 焊接前/各通電後/連續 |
||||||
|
變位※1 |
檢測範圍 |
変位ステップが1μmの場合：±30.00mm/変位ステップが10μmの場合：±300.00mm |
|||||
|
檢測項目 |
焊接前/各通電後/連續 |
||||||
|
檢測時間 |
電流電壓位移電力阻抗 |
AC |
ms-AC |
1～5000ms |
|||
|
DC |
CYC-DC |
0.5～100.0CYC(50Hz)、0.5～120.0CYC(60Hz) |
|||||
|
加壓力・外部 |
1～10000ms |
||||||
|
通電角 |
檢測範圍 |
0～180度 |
|||||
|
條件數 |
127 |
||||||
|
主機規格 |
電源電壓 |
單相AC100V～240V±10%(50/60Hz)またはDC24V±3% |
|||||
|
語言 |
日文/英文/德文/法文/西班牙文/中文/韓文 |
||||||
|
消耗電力 |
41W(列印時最大49W) |
||||||
|
尺寸(W×D×H)不含突起物 |
172(W)mm×288(D)mm×266(H)mm |
||||||
|
重量 |
約5kg |
||||||
|
對應線圈 |
MB-400M※2/MB-800M※2/MB-45F※3 |
||||||
|
分流電阻 |
DS 500A/100mV（25～500A 的範圍）/ DS 1000A/100mV（50～1000A 的範圍） |
||||||
※1只有MM-400A-00-01有變位/加壓力功能
※2 ISO17657為標準
※3必需要有線圈轉換線
※ 規格和外觀可能不會另行通知就做更改，還請您多多見諒。
▶ 產品的外觀及尺寸 （單位：mm）
