▶ 產品特色

1.根據用途不同，可以選擇多種加壓追從機構部。加壓追從機構部為裝卸式的，可依適合的焊接型態來選擇。

※ MH-108A的加壓追從機構部只有VPW-S能夠對應。

❖【關於加壓追從機構部】

2.客製化：加壓追從機構部的部分，依作業需求可選擇適合的電極直徑及電極棒。

3.穩定的焊接品質：和啟動伺服馬達式需要的熟練腳踏式的焊接方法不同，與操作者的能力無關，可維持焊接的品質。

4.由於加壓彈簧和伺服馬馬達式控制，反覆進行加壓也能進行高穩定性的焊接。另外，與加壓力及電極的長度無關，在電極交換時不需要做細微調整。

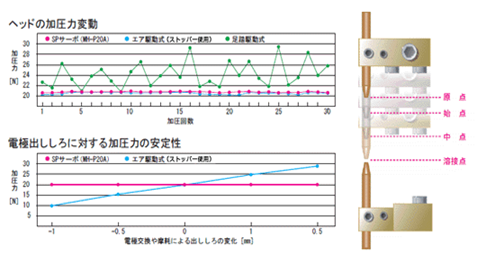

5.柔和加壓：電極在設定的速度下從起點到中間點一口氣移動後，可以緩慢地接觸、抑止衝擊力道。而電極的移動可以減少焊接材料變形、使電極壽命能夠延長。

6.設定操作簡單：設定條件是使用專用控制器的編碼器來控制操作。

7.電極的移動：連續焊接的話，電極不會回到起點，會在中間點和焊接點之間移動，可縮短焊接的時間。

8.設定簡單的驅動馬達：由於不需要配管，能夠簡單地移動位置，工廠可自由掌控陳列配置。

9.不容易縮小：內置加壓彈簧，可以快速進行熱脹及收縮的高品質焊接。

proimages/03_Fine_Spot_Welders/02_Weld_Head_Checker_and_Tester/Checker_and_Tester/MH-108A_MH-109A_MH-110A/MH-108A_JP (5).png

▶ 規格

型號	MH-108A	MH-109A	MH-110A
接頭型態	直接焊接	直接焊接 / 連續焊接	直接焊接 / 連續焊接
電極驅動方式	伺服馬達驅動
相對應的加壓追從機構部	VPW-S	VPW-S / VBW-S / VTW-S	VPW-S / VBW-S / VTW-S / VPW-M / VTW-M
電極最大加壓力(驅動部推動力) ※1	VPW系列　7kgf（70N）	VPW系列　7kgf（70N） VBW、VTW系列→單側3．5kgf (35N)	VPW系列　50kgf (500N） VBW、VTW系列→單側25kgf (250N)
加壓方式	彈簧加壓方式
上部分電極棒※2	水冷預設型	平行移動型	標準偏芯型
下部分電極棒※3	MH-108A用下電極棒	XY-30下電極棒 Φ3,Φ5,Φ8	XY-60下電極棒 Φ8,Φ12
電極直徑　※4	Φ3	Φ3	Φ5
馬達衝程　※5	50mm（最小分解能0.1mm）
條件選擇數	31條件（可以外部切換）
電極移動速度	起點 ←→中間點之間、焊接點→中間點：8階段（可設定各條件）
電極移動速度	中間點→焊接點：4階段（可設定各條件）
保持時間的設定	7階段
通信	RS-232C / RS-485（可選擇）　9600bps（傳送速度）
電源電壓	AC100～240V　±10％　50/60Hz
外部尺寸(mm)	接頭部分　140(W)×270(D)×302.5(H) 控制部分　70(W)×245.5(D)×185(H) 加壓追從機構部　VPW-S　30(W)×45(D)×168(H)	接頭部分　162(W)×406(D)×466.5(H) 控制部分　70(W)×245.5(D)×185(H) 加壓追從機構部　VBW-S　60(W)×45(D)×168(H) VTW-S　60(W)×45(D)×168(H)	AC100～240V　±10％　50/60Hz 接頭部分　160(W)×290(D)×468.5(H) 控制部分　70(W)×245.5(D)×185(H) 加壓追從機構部　VPW-M　40(W)×70(D)×213(H) VTW-M　40(W)×70(D)×213(H)

※1馬達驅動部的推力 (加壓力)，與選擇的追從機構部的最大加壓力不同。

注意)就算選擇比馬達驅動部的推力還要大的加壓彈簧，依然無法得到此推力以上的加壓力。

※2舉例，可選擇與追從機構規格相符的上部電極棒。

※3MH-109A、MH110A選擇的追從機構僅限在VPW系列的情況下可選擇下部電極棒。

※4舉例，可選擇與追從機構規格相符的電極棒。

※5馬達驅動部最大的衝程，與選擇的追從機構部不同行程也會有所不同。

▶ 產品的外觀及尺寸（單位：mm）

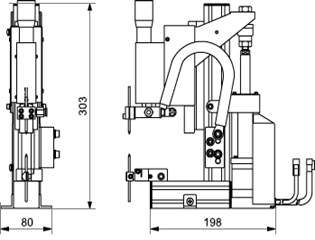

　　◆ MH-108A

proimages/03_Fine_Spot_Welders/02_Weld_Head_Checker_and_Tester/Checker_and_Tester/MH-108A_MH-109A_MH-110A/MH-108A_JP (2).png

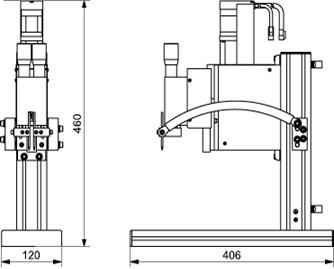

　　◆ MH-109A
　　◆ MH-110A
