交流精密點焊接・串聯焊接用 MID-70C
▶ 產品特色
1.螢幕可從主機上取下放至於手邊操作的方便設計。
2.用ms為單位，進行通電時間的設定。
3.8階段頻率設定。（從一般商業用電頻率50Hz到205Hz）
4.可記憶63種焊接條件，提高作業效率。
5.配有電源監測功能，監測實際的電流是否超過原本設定的範圍，使品質維持穩定。
6.可以切換電流設定的範圍：
規格為1000A：100～1000A
規格為3000A：300～3000A

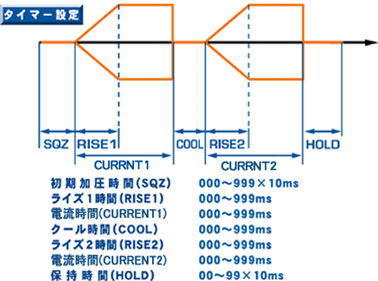

7.對於小型零件的精細焊接和連續焊接，MID-70C是最適合的焊接電源。採用電源本體可直接輸入螢幕的設定方式。定時器的設定單位可以到毫秒。.png "proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/03_AC_inverter-controlled_welding_power_supply/MID-70C/MID-70C_JP (2).png")
▶ 規格
|
型號 |
MID-70C |
||||||
|
輸入電源電壓(出貨時固定) |
3相AC220V ＋10% －15% 3相 AC400V ±10% 50/60Hz |
||||||
|
輸出功率頻率 |
焊接電流的頻率可以從下面表格中選擇 |
||||||
|
編號 |
[Hz] |
編號 |
[Hz] |
編號 |
[Hz] |
||
|
01 |
50 |
04 |
100 |
07 |
200 |
||
|
02 |
60 |
05 |
125 |
08 |
250 |
||
|
03 |
80 |
06 |
160 |
|
|
||
|
控制頻率 |
4kHz |
||||||
|
最大輸出電流 |
70A（使用率4%） |
||||||
|
控制方式 |
定電流控制方式 |
||||||
|
焊接條件 |
63 |
||||||
|
計時器設定 |
SQUEEZE |
000～999 (×10ms) |
|||||
|
RISE 1 |
000～999ms (※包含CURRENT 1) |
||||||
|
CURRENT 1 |
000～999ms |
||||||
|
COOL |
000～999ms |
||||||
|
RISE 2 |
000～999ms (※包含CURRENT 2) |
||||||
|
CURRENT 2 |
000～999ms |
||||||
|
HOLD |
00～99 (×10ms) |
||||||
|
電流設定範圍 |
100～1000A 或是 300～3000A |
||||||
|
電流監測 (最大及最小值設定範圍) |
設定值的±1%～±49% |
||||||
|
電壓監測(最大及最小值設定範圍) |
- |
||||||
|
外型尺寸（mm） |
142（W）×480（D）×269（H） |
||||||
|
重量 |
10kg |
||||||
※ 規格和外觀可能不會另行通知就做更改，還請您多多見諒。

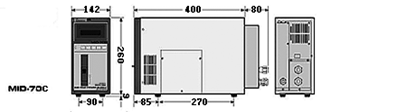

▶ 產品的外觀及尺寸（單位：mm）.png "proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/03_AC_inverter-controlled_welding_power_supply/MID-70C/MID-70C_JP (3).png")
▶ 變壓參數
|
型號 |
MT-510AC |
MT-520AC |
MHT-52A3 |
|
定額容量 |
1.0kVA |
3.2kVA |
42.0kVA |
|
定額1次電壓 |
AC200V±10％ |
AC300V±10％ |
|
|
定額2次電壓 |
1.2V/1.8V/2.5V/3.5V |
2.5V/3.2V/4.0V/5.0V |
5.2V (無負載時) |
|
變壓器匝數比 |
57:1 |
40:1 |
57:1 |
|
輸入頻率 |
50/60kHz |
250kHz |
|
|
最大焊接電流 |
1600A |
3700A |
1000A |
|
使用率 |
1.5％以下 |
8％以下 |
|
|
冷卻方式 |
自然冷風散熱方式 |
||
|
重量 |
20kg |
35kg |
4.5kg |
|
尺寸（mm） |
193(W)×291(D) |
182(W)×358(D) |
100(W)×207(D) |
|
MIB-600A用變壓器 |
||||||||
|
型號 |
WT-A56241-220 |
MUE90-225 |
MUE90-445 |
MUE110-225 |
MUE150-225 |
MUE100-226 |
MUE100-446 |
MUE125-226 |
|
定額容量 |
56kVA |
90kVA |
90kVA |
110kVA |
150kVA |
100kVA |
100kVA |
125kVA |
|
定額1次電壓 |
220（50Hz) |
220V（50Hz) |
440V（50Hz) |
220V（50Hz) |
220V（50Hz) |
220V（60Hz) |
440V（60Hz) |
220V（60Hz) |
|
無負荷2次電壓 |
9.1V |
8.1V |
10.0V |
12.9V |
9.2V |
9.2V |
14.7V |
|
|
變壓器匝數比 |
24:1 |
27:1 |
54:1 |
22:1 |
17:1 |
24:1 |
48:1 |
19:1 |
|
最大焊接電流 |
16000A |
－ |
||||||
|
使用率 |
7.5% |
－ |
||||||
|
冷卻方式 |
水冷 |
|||||||
|
重量 |
45.5kg |
104kg |
123kg |
133kg |
99kg |
118kg |
||
|
尺寸（mm）*1 |
125(W) × 515.3(D) × 200(H) |
197(W) × 620(D) × 260(H) |
197(W) × 680(D) × 260(H) |
197(W) × 730(D) × 260(H) |
197(W) × 620(D) × 260(H) |
197(W) ×730(D) × 260(H) |
||
|
MIB-600A用變壓器 |
||
|
型號 |
MUE175-226 |
MUE175-446 |
|
定額容量 |
175kVA |
175kVA |
|
定額1次電壓 |
220V(60Hz) |
220V(60Hz) |
|
無負荷2次電壓 |
14.7V |
15.2V |
|
變壓器匝數比 |
15:1 |
29:1 |
|
最大焊接電流 |
－ |
|
|
使用率 |
－ |
|
|
冷卻方式 |
水冷 |
|
|
重量 |
127kg |
|
|
尺寸（mm）*1 |
197(W) × 730(D) × 260(H) |
|
＊1 不包含凸起物。
