【NEW】焊接測試器（手持型）MM-410B
▶【MM-410B】
可以測定電流、電壓、通電時間、加壓力的手持型焊接測試器！
▶ 產品特色
1.提高測量準確度
採用符合ISO17657標準的環型線圈※1，在全測量條件下可進行符合ISO17657標準的有效值運算。也可選擇以往的相加平均有效值運算。
※1：使用MB-400M / MB-800M
2.豐富的檢測功能：可直接在屏幕上操作，將焊接品質的參數以最大4波形/10項目顯示・判斷。通過5.7英寸彩色觸控屏的菜單選擇方式進行簡單操作。

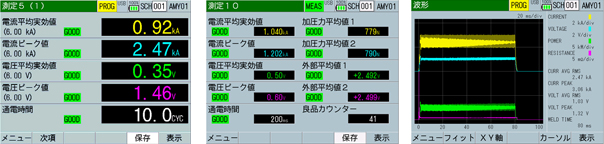

❖ 顯示畫面
3.一眼就能判斷良否
畫面顯示上下限值的判定，只要配合條件編號來應用就可以讓焊接品質的管理更加輕鬆，一眼就能夠判斷好壞。
4.可對應各種焊接機
單相交流式、直流·交流逆變式、晶體管式、電容式等焊接機。
5.對應七國語言
有日文、英文、中文、德文、法文、西班牙文供選擇。
▶ 新功能
❖ 交流/直流檢測模式
可實現最長五分鐘內通電的移動測定(交流：電流・電壓/直流：僅電壓)
❖ 紀錄・通信功能
1.紀錄：內部有記憶卡；外部有USB，可記錄測定值及波形
2.通訊：USB、Ethernet(TCP/IP)可實現雙向或單向通訊
❖ 擴充功能
可將溫度和氣壓等來自外部感測器的電壓輸入(±10V)或電流輸入(4~20mA)與焊接電流同步進行測量、顯示波形及好壞判定。※2
※2：無判定輸出

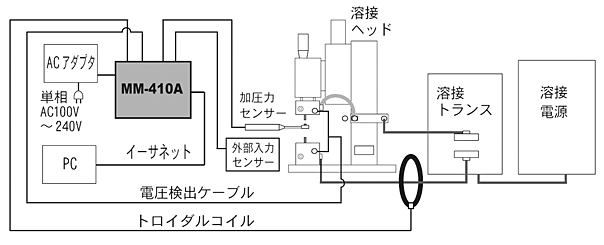

❖機器構成範例

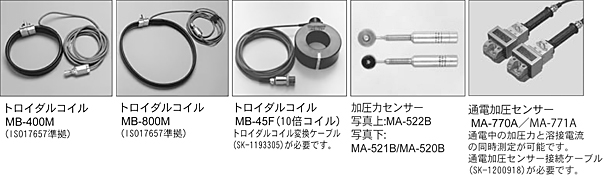

❖零件介紹(以下皆為選配：另外販售)
▶ 規格
◆ MM-410B
|
型號 |
MM-410B |
||||
|
測定規格 |
電流 |
檢測範圍 |
1倍線圈：0.100～2.000kA/0.30～6.00kA/1.00～20.00kA/3.0～60.0kA/10.0～200.0kA |
||
|
檢測項目 |
最大值/實效值※/相加平均實效值 |
||||
|
電壓 |
檢測範圍 |
0.30～6.00V/1.0～20.0V |
|||
|
檢測項目 |
最大值/實效值※/相加平均實效值 |
||||
|
加壓力 |
檢測範圍 |
4.90～98.06N(MA-520B)、49.0～980.6N(MA-521B)、245～4903N(MA-770A)、 |
|||
|
檢測項目 |
平均値/最大値(高峰値) 焊接前/各通電後/連續 |
||||
|
外部 |
輸入電壓/電流範圍 |
ｰ10～+10V 或是4～20ｍA |
|||
|
檢測範圍 |
±0.5～10V 或是4.8～20ｍA(定格設定的5～100%) |
||||
|
檢測項目 |
平均値/最大値(高峰値) 焊接前/各通電後/連續 |
||||
|
檢測時間 |
電流 |
AC |
ms-AC |
1～5000ms |
|
|
CYC-AC |
0.5～250.0CYC(50Hz)、0.5～300.0CYC(60Hz) |
||||
|
CYC***Hz-AC |
0.5～200.0CYC(M050：50Hz)、0.5～300.0CYC(M063：63Hz)、 |
||||
|
LONG CYC-AC |
0.5～500.0CYC(50Hz)、0.5～600.0CYC(60Hz) |
||||
|
DC |
CYC-DC |
0.5～100.0CYC(50Hz)、0.5～120.0CYC(60Hz) |
|||
|
ms-DC |
1～2000ms |
||||
|
SHORT ms-DC |
0.50～300.00ms(0.05ms單位) |
||||
|
加壓力・外部 |
1～10000ms |
||||
|
通電角 |
檢測範圍 |
0～180度 |
|||
|
條件數 |
127 |
||||
|
主機規格 |
電源電壓 |
單相AC100～240V(50/60Hz) AC Adapter輸出DC9V |
|||
|
消耗電力 |
通常時7.8W 充電時30W (2個電池搭載時) |
||||
|
外部數據輸出 |
USB /乙太網(傳輸控制協定：TCP/IP) |
||||
|
語言 |
日文/英文/德文/法文/西班牙文/中文/韓文 |
||||
|
尺寸 |
224(W)×47(D)×157(H)mm (不含突起物) |
||||
|
重量 |
約0.9kg |
||||
※ 符合ISO17657為標準
▶ 產品的外觀及尺寸 （單位：mm）
