直流點焊接・熔融用 IPB-5000B
▶ 產品特色
1.四種控制方式可供選擇：「2次定電流」、「定電壓」、「定功率」、「定電壓和定電流」可以找到最適合焊接的條件。
2.通電時的停止功能：通過選配位移監測儀功能，可以使焊接時的熔深保持一定。
3.降低焊接電流的耗損，與舊機（IP-217）相比，電流損耗降低到以前的1/3。所以同以前的機種相同實效的電流時，峰值的電流可以很低。
4.切換變壓器的功能：通過在外部連接變壓器切換機（MA-650AC選配），用一台電源可以連接五台機器。

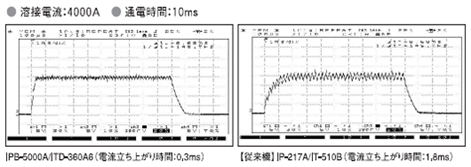

5.焊接電流上升速度快，與舊機（IP-217）相比快了6倍，實現了短時間內的高品質焊接。
.png "proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IPB-5000A/IPB-5000A_JP (2).png")
6.最大焊接電流為4000A，快速的電流可對應在短時間需要大電流的焊接。
.png "proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IPB-5000A/IPB-5000A_JP (3).png")
7.包路線功能：在標準（平均的焊接波形）的基準上做成，表示那個容許範圍的波形（被稱為包線路波形），同實際的監控波形相比較，進行判斷良與不良的功能。
8.焊接電源3相200V・400V：焊接變壓器是3相2010~240V、380~480V（出廠時設定），可對應世界各國的電源。
9.通信功能是標準配備：RS-232C / RS-485（選配），可以用外部電腦來設定焊接條件、監測。
▶ 規格
|
型號 |
IPB-5000B |
|
|
輸入電源電壓 (出貨時固定) |
3相 AC200～240V/380～480V 50/60Hz |
|
|
控制頻率 |
5kHz |
|
|
最大輸出電流 |
200A |
|
|
最大焊接電流 |
4000A（ITB-780A6使用時） |
|
|
額定容量 |
17.4kVA（ITB-780A6使用時） |
|
|
控制方式 |
2次定電流 / 定電壓 / 定電力 / 定電流和定電壓 |
|
|
焊接條件 |
127 |
|
|
計時器設定 |
SQ |
0000～9999ms |
|
RISE1, 2 |
000～500ms |
|
|
WELD1, 2 |
000～500ms |
|
|
COOL |
00～99.8ms |
|
|
HOLD |
000～999ms |
|
|
焊接電流設定 HEAT1,2 |
0.40～4.00kA |
|
|
電流監測 |
0.00～9.99kA |
|
|
位移監測 |
－29.999mm～＋29.999mm |
|
|
重量 |
15kg |
|
|
外型尺寸（mm） |
172（W）×504（D）×269（H） |
|

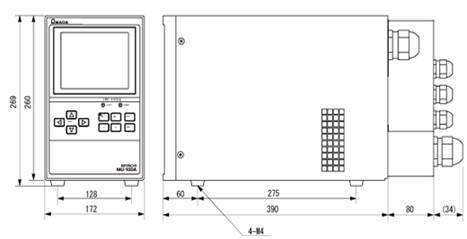

▶ 產品的外觀及尺寸 （單位：mm）.png "proimages/03_Fine_Spot_Welders/01_Fine_Spot_Welding_Power_Supply/02_DC_inverter-controlled_welding_power_supply/IPB-5000A/IPB-5000A_JP (4).png")
▶ 變壓參數
|
|
IPB-5000B用變頻式變壓器 |
|||
|
輸入電源電壓 |
AC220V |
AC440V |
||
|
型號 |
ITD-360B6 |
ITB-780B6 |
ITD-360B6 |
ITB-780B6 |
|
定額容量 |
10.2kVA |
17.4kVA |
10.2kVA |
17.4kVA |
|
定額1次電壓 |
300V |
600V |
||
|
無負載2次電壓 |
9V |
13V |
9V |
13V |
|
變壓器匝數比 |
33:1 |
23:1 |
66:1 |
46:1 |
|
輸入頻率 |
5kHz |
|||
|
最大焊接電流 |
4000A |
|||
|
使用率 |
4％（100ms時） |
2.5％（100ms時） |
4％（100ms時） |
2.5％（100ms時） |
|
冷卻方式 |
強制冷風散熱方式 |
|||
|
重量 |
11kg |
13kg |
11kg |
13kg |
|
尺寸（mm） |
183(W) |
190(W) |
183(W) |
190(W) |
